Вал вторичный КПП Т-16

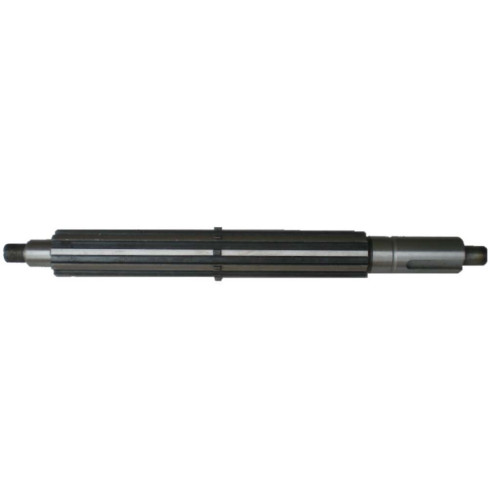

Вал вторичный Т16.37.115-А (Z=10) КПП колесного трактора СШ-2540 (Т-16МГ, Т-16). Применяется в самоходных шасси (тракторах) Т-16, Т-16М, Т-16МГ, СШ-25, СШ-2540 производства Харьковского завода тракторных самоходных шасси.

Вал вторичный Т16.37.115А имеет десять шлицев. В средней части вала сделан бурт, который является упором для ведомых неподвижных шестерен пятой и шестой передач СШ20.37.116, третьей передачи Т16.37.117А, второй передачи и дифференциала Т16.37.118А.  Неподвижные ведомые шестерни зажаты корончатой гайкой через шайбу стопорную ДСШ14.37.120А, внутреннюю обойму подшипника 405 и шайбу упорную Т16.37.135. На правую шлицованную часть вала насажены подвижные ведомые шестерни четвертой передачи и заднего хода Т16.37.119А, а также шестерня первой и дополнительной замедленной передач Т16.37.121А.      Левый шариковый подшипниковый 405 свободно установлен в отверстии перегородки корпуса   коробки передач. Правый шариковый подшипник 307 вторичного вала установлен в гнезде в правой стенке корпуса коробки передач. Внутреннее кольцо подшипника прижато к шлицованной части вала через распорные втулки Т16.37.122  и Т16.37.123М корончатой гайкой. На правом конце вала имеется паз для шпонки крепления приводного шкива.
