Хрестовина Т-40 (35x98)

  • Модель: Т40-2304020
  • Наявність: Є в наявності, готове до відправки
  • 250.00 грн

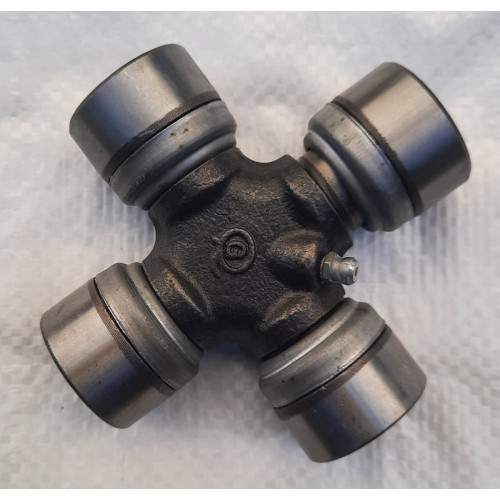

Хрестовина Т-40 Т40-2304020

Номер деталі - Т40-2304020

Хрестовина Т40-2304020 (53А-2201025) кардана Т-40 (35 мм / 98 мм).

Карданний, він же приводний вал є єдиним вузлом в машині, який може передати необхідне зусилля крутного моменту між приводним механізмом і приводом. Пристрій відрізняється функціональною стабільністю, що пов'язано з деякими особливостями конструктивними. Особливе місце в механізмі займає хрестовина, яка є хрестоподібним шарніром для забезпечення співвісності елементів. Розберемося, з чого складається карданна хрестовина та які особливості вона має.

Що таке хрестовина карданної передачі

Цей елемент є одним з основних у КП, оскільки від нього залежить ресурс карданної передачі. Зустрічається деталь такого типу у будь-якому автомобілі. Її основним призначенням є усунення опору кардану, а також передача необхідного крутного моменту на колеса.

Такий елемент є хрестоподібним шарніром, у конструкції якого використовуються дві вилки. По суті саме вони і об'єднуються самою хрестовиною: їх кінці приєднані до 4-х шипів елемента. Одна з виделок має міцне закріплення прямо до труби карданного валу. Переміщення механізму здійснюється за рахунок голчастих підшипників, які встановлені на шипи.

Підшипники поміщаються у спеціальні отвори, що є у вилках. Фіксацію деталей виконують стопорні кільця. Розміри таких компонентів залежить від дозволеного аксіального зазору. Часто товщину змінюють для гасіння вібрації або люфту, що виникає.

Влаштування хрестовини карданного валу передбачає наявність ряду обов'язкових компонентів:

  • Сама хрестовина.
  • Пильовик для захисту попадання бруду та вологи.
  • Підшипники упорного типу.
  • Підшипники гольчастого типу.
  • Манжетні ущільнення.
  • Корпус для розміщення підшипників.
  • Стопори.

Гідності й недоліки

Такий елемент вважається максимально надійним та довговічним. Він відрізняється простою конструкцією, яка не схильна до поломок, тому може експлуатуватися без поломок до повного вироблення ресурсу.

Головні умови, необхідні для правильної роботи механізму – наявність мастила в місцях зіткнення з іншими деталями та дотримання належного температурного режиму. Як свідчить практика, у разі ресурс карданних хрестовин може становити до 50000 км.

Також такий вузол є єдиним ефективним методом передачі обертання при несоосном розміщенні валів. Однак у пристрою є деякі недоліки.

Основний з них - це неоднакове обертання валів, що з'єднуються при утворенні великого кута між ними. Внаслідок цього відбувається втрата потужності, що призводить до підвищеного зносу механізмів. Такий негативний ефект стає помітним зі збільшенням необхідного кута вже на 10 градусів.

Як влаштована хрестовина?

Хрестовина виконана у вигляді шарніра, що передає момент, що крутить, при постійно змінюваному положенні під час руху машини. Окрім основного призначення – передачі обертання валам, які працюють під кутами один до одного, вона сприяє гасінню динамічних коливань.

Що робить хрестовина?

Детальніше розглянемо принцип роботи хрестовини. Її основне призначення - це передача обертання, деталь допомагає сполучати вали, що обертаються, під кутом один до одного. За допомогою елемента забезпечується ефективна робота валів, що розташовані під кутом від 0 до 180–200 градусів.

Які бувають види хрестовин?

Хрестовини відрізняються в залежності від виробника: бувають хрестовини з маслянками, розташованими в різних частинах і без маслянок, з підшипників і без, з точеною чашкою або з листового металу.

Як здійснюється вибір?

Перш за все звертається увага на спосіб кріплення даної деталі. Воно може проводитися:

  • за допомогою кернення;
  • стопорними кільцями, кришками тощо.

Далі виконується вимір основних розмірів хрестовини. До них належать такі параметри:

  • D – діаметр чашки підшипника;
  • L — загальна довжина виробу.

При підборі запчастини слід орієнтуватися насамперед на параметр D, оскільки він вважається основним. Потрібно також враховувати, що чашки одного розміру підшипника можуть відрізнятися за способом кріплення. Підібравши деталь із потрібним параметром D, можна розпочинати відбір за довжиною.

Ознаки несправності хрестовини карданного валу

До основних ознак несправності хрестовини карданного валу можна віднести появу металевих ударів, стукіт при включенні коробки передач, скрип або вібрація зі збільшенням швидкості. Якщо з'явилися такі симптоми, варто перевірити хрестовину карданного валу.

  •   Удар під час увімкнення передачі означає, що хрестовина зруйнувалася, і в голчастому підшипнику з'явився люфт. Люфт зазвичай супроводжується вібрацією, максимальна частота якої проявляється на 50-70 км/год.
  •  Діагностувати хрестовину з люфтом можна на машині. Для цього необхідно взятися руками праворуч і ліворуч від хрестовини та повертати вал. Якщо у хрестовині виявлено люфт – необхідна її заміна.
  •   Якщо ударів немає, але з'явилася вібрація, значить заклинив голковий підшипник у хрестовині. Якщо її не замінити через деякий час, підшипник зруйнується і з'явиться удари;
  • Заклинювання хрестовини кардана часто супроводжується постійним чи періодичним скрипом. Така хрестовина зазвичай визначається за іржавими потіками з-під ущільнювачів на підшипнику. Шприцювання хрестовини тут не допоможе, тому що голчастий підшипник деформований;
  •  Скрип може з'являтися при натисканні на педаль газу, а коли педаль відпускаєш – він пропадає. Також він може пропадати через деякий час на прогрітій машині і знову з'явитися на холодну. У будь-якому випадку така хрестовина потребує заміни.



Характеристики запчастини для сільгосптехніки

  • Ціна вказана на нову запчастину
  • Гарантія 12 місяців
  • Сайт: ukrtexstandart.com.ua
  • Доставка по всіх регіонах України (Нова пошта, Делівері, і т.д.)
  • Оплата при отриманні "післяплатою" або на карту

Купити "Хрестовина Т-40 Т40-2304020"

Інтернет-магазин «Укртехстандарт» пропонує купити запчастини для трактора на кращих умовах на ринку:

  • Товари за найкращою ціною;
  • З доставкою по всій Україні;
  • Оплатою при отриманні на пошті;
  • Товар відправляється щодня.
